在高純度氣體和流體系統中，選擇合適的管路接頭對于確保密封連接、系統可靠性和污染控制至關重要。即使是微小的泄漏或顆粒污染，也可能影響系統性能，尤其是在半導體制造、分析儀器和制藥加工等行業。

兩種最常用的管路接頭類型是?VCR接頭?和?卡套接頭。雖然兩者都用于連接管路并實現密封，但它們在密封機制、潔凈度和典型應用上存在顯著差異。

了解 VCR 接頭與卡套接頭的區別，有助于工程師為其系統選擇最合適的解決方案。本文將比較這兩種接頭類型，從密封原理、密封性、壓力能力及典型應用等角度，幫助您確定哪種方案最適合您的系統。

一、什么是 VCR 接頭？

1、VCR 接頭定義

VCR(真空耦合輻射)接頭是一種金屬墊片面密封接頭，專為高純度氣體和真空系統提供超高密封性能的連接。它廣泛應用于對污染控制和泄漏預防至關重要的行業，如半導體制造、高純度氣體輸送系統和分析儀器。

與傳統的管路接頭不同，VCR 接頭通過一個可更換的金屬墊圈，在兩個拋光的密封面之間壓縮來形成密封。當公母接頭緊固時，墊圈發生形變，形成高度可靠的金屬對金屬密封。

這種密封設計使 VCR 接頭能夠?qū)崿F(xiàn)極低的泄漏率和極高的清潔度，使其成為超高純度氣體系統的標準選擇。

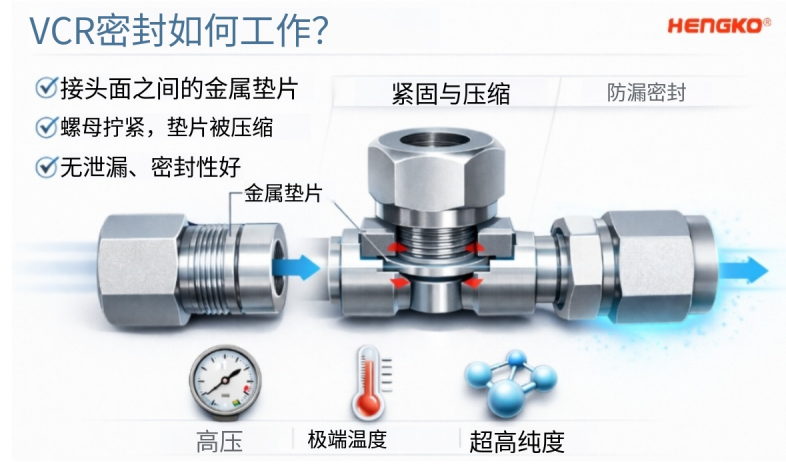

2、VCR 面密封件的工作原理

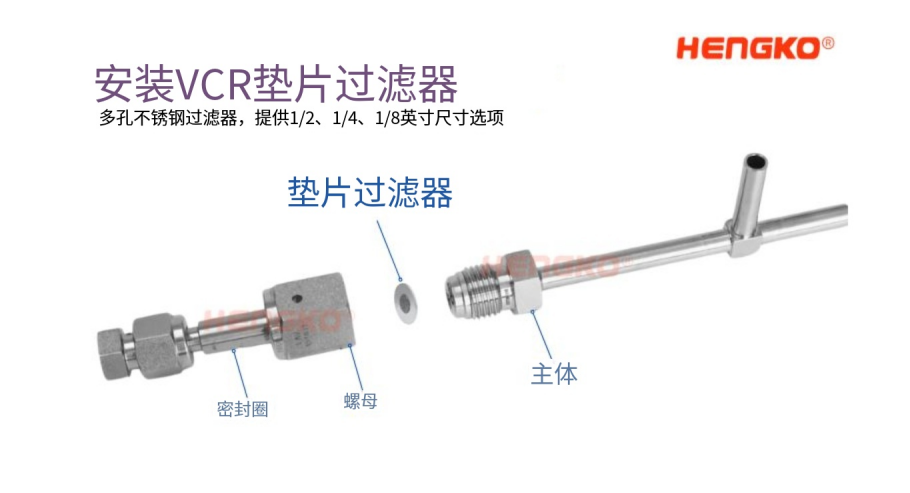

VCR 接頭的密封機制基于面密封設計，而非卡套壓縮。安裝過程中，由不銹鋼、鎳或其他高純度合金制成的金屬墊圈被放置在兩個接頭的密封面之間。

當螺母擰緊至規定扭矩時，墊圈被壓縮并發生輕微的塑性變形，形成均勻的金屬對金屬密封。這種設計最大限度地減少了泄漏路徑，并有助于防止系統內產生顆粒污染物。

由于墊圈是主要的密封元件，因此在每次重新組裝接頭時，通常都會更換新的墊圈，以保持最佳的密封性能。

3、VCR 接頭的主要優勢

VCR 接頭因其若干重要優勢而廣泛應用于高純度應用：

● ?超低泄漏率，適用于真空和高純度氣體系統

● ?金屬對金屬密封，降低污染風險

● ?與超高純度氣體具有極佳的兼容性

● ?耐高壓、高溫

● ?在半導體工藝氣體系統中密封性能可靠

基于這些優勢，VCR 面密封接頭常用于半導體氣體輸送系統、超高純度氣體面板、氣柜和真空設備。

二、什么是卡套接頭？

1、卡套接頭定義

卡套接頭是一種廣泛使用的管路接頭，其設計目的是通過機械壓縮卡套來實現密封連接。這類接頭常用于儀表系統、實驗室設備和工業流體應用。

與面密封接頭不同，卡套接頭通過使金屬卡套在管子外表面發生形變來形成密封。這種設計使接頭能夠牢固地卡住管子，同時在管子與接頭本體之間形成可靠的密封。

由于安裝簡單且機械固定力強，卡套接頭廣泛應用于多個行業，包括化工、石油和天然氣、實驗室儀器以及通用工業流體系統。

2、卡套接頭的工作原理

卡套接頭通常采用雙卡套密封系統，由前卡套和后卡套組成。

當接頭螺母擰緊時：

● ?前卡套壓緊管子表面，形成主密封。

● ?后卡套夾緊管子，提供機械支撐和抗振能力。

● ?管子被牢固地壓入接頭本體，以保持對中和密封完整性。

這種設計使卡套接頭能夠提供可靠的密封，無需焊接或釬焊，是許多管路安裝的便捷解決方案。

3、卡套接頭的主要優勢

卡套接頭具有多項實用優勢，使其適用于廣泛的工業應用：

? ?安裝簡便，無需專用焊接設備

? ?正確安裝后，接頭可重復使用

? ?對管材的機械抓握力強

? ?適用于多種流體和氣體系統

? ?對一般工業應用而言，具有成本效益

正因為這些優勢，卡套接頭被廣泛應用于儀表管路、實驗室系統、液壓設備和工業流體管道中。

三、VCR 與卡套接頭：主要區別

雖然 VCR 接頭和卡套接頭都用于連接管路并實現密封，但它們在密封機制、潔凈度和典型應用上存在顯著差異。

VCR 接頭主要設計用于超高純度氣體系統和真空環境，而卡套接頭則常用于通用工業流體和儀表系統。了解這些差異對于為特定應用選擇合適的接頭至關重要。

下表展示了 VCR 接頭和卡套接頭之間的主要區別。

要點總結

VCR 接頭和卡套接頭的主要區別在于密封技術。

VCR 接頭?使用金屬墊片面密封，這在高純度環境下提供了極低的泄漏率和卓越的清潔度。

卡套接頭?依賴于卡套在管外周的壓縮，使其安裝更簡便，適用于許多通用工業系統。

由于這些差異，VCR 接頭常用于半導體和超高純度氣體系統，而卡套接頭則更廣泛地應用于儀表和工業流體領域。

四、VCR 和卡套接頭的典型應用

VCR 接頭和卡套接頭在流體和氣體系統中都應用廣泛，但通常根據系統的純度要求、工作壓力和泄漏容忍度，在不同的環境中被選用。

了解每種接頭類型的典型應用，有助于工程師為其系統選擇最合適的連接方式。

1、VCR 接頭的應用

VCR 接頭主要設計用于超高純度氣體系統，即使微小的泄漏或污染也可能影響系統性能。

由于其金屬墊片面密封設計，VCR 接頭提供了極其可靠的密封和極佳的清潔度，非常適合敏感的工藝。

典型應用包括：

? ?半導體氣體輸送系統

? ?超高純度氣體分配管路

? ?氣柜和氣路面板

? ?真空系統和工藝設備

? ?制藥和生物技術氣體系統

在半導體制造等行業，VCR 接頭常用于連接工藝氣體管線、調節器、閥門和過濾器，確保氣體流動穩定且無污染。

2、卡套接頭的應用

卡套接頭常用于一般工業和儀表系統，這些系統需要可靠的密封，但不需要超高純度條件。

其簡單的安裝和機械抓握特性使其適用于各種流體和氣體應用。

典型應用包括：

? ?儀表管路系統

? ?實驗室設備和分析儀器

? ?液壓和氣動系統

? ?化工處理管道

? ?通用工業流體系統

卡套接頭在需要頻繁維護或調整的系統中尤為受歡迎，因為它們通常比墊片式接頭更容易拆卸和重新組裝。

五、何時應選擇 VCR 接頭？

VCR 接頭是需要極高密封完整性和超凈氣體輸送系統的首選。其金屬墊片面密封設計提供了卓越的密封性，并最大限度地減少了系統內污染的風險。

工程師通常在系統可靠性、氣體純度和防泄漏至關重要時選擇 VCR 接頭。

您應考慮在以下情況下使用 VCR 接頭：

●?超高純度氣體系統，必須盡量減少污染

●?需要穩定且清潔氣體輸送的半導體制造工藝

●?有毒、腐蝕性或危險氣體應用，防止泄漏至關重要

●?需要極低泄漏率的真空系統

●?高壓或高溫環境下，金屬密封比壓縮連接效果更好

由于密封表面與管子本身隔離，VCR 接頭還有助于減少顆粒產生和系統污染，這在半導體和高純度工藝行業中是一個關鍵要求。

因此，VCR 面密封接頭廣泛應用于氣柜、氣路面板、高純度氣體過濾器、調壓器和半導體工藝氣體管線中。

六、何時卡套接頭是更好的選擇？

在注重安裝簡便性、靈活性和成本效益的系統中，卡套接頭通常是首選。雖然卡套接頭可能無法提供像 VCR 面密封接頭那樣的超低泄漏率，但它們在許多工業和實驗室應用中提供了可靠的密封性能。

工程師通常選擇卡套接頭的前提是，系統不需要超高純度條件或真空級別的密封。

在以下情況下，卡套接頭通常是更好的選擇：

●?通用儀表管路系統

●?實驗室和分析設備

●?液壓和氣動系統

●?不需要超高純度的工業流體管道

●?需要頻繁拆卸或維護的系統

由于卡套接頭使用卡套來固定管子，通常安裝快速且調整方便，無需像更換墊圈那樣更換密封部件。

對于許多工業流體和儀表應用，卡套接頭提供了實用且經濟的連接解決方案。

七、如何為您的系統選擇合適的接頭

選擇合適的管路接頭取決于多個關鍵因素，包括系統純度要求、密封性、維護需求和運行條件。下表提供了快速對比，幫助工程師判斷 VCR 接頭和卡套接頭哪個更適合其應用。

通過評估這些因素，工程師可以確定哪種接頭類型最符合其系統的性能、安全和可靠性要求。

八、常見問題解答

1. VCR 接頭和卡套接頭有什么區別？

VCR 接頭與卡套接頭的主要區別在于密封機構。VCR 接頭采用金屬墊片面密封，形成極緊密的連接，適合高純度氣體系統?？ㄌ捉宇^則使用環繞管子的卡套形成密封，更適合工業和儀表應用。

2. 為什么 VCR 接頭被用于半導體氣體系統？

VCR 接頭常用于半導體氣體系統，因為它們提供了極低的泄漏率和極佳的清潔度。金屬墊片面密封最大限度地減少了顆粒的產生和污染，這對于半導體制造中超高純度氣體輸送至關重要。

3. VCR 接頭可以重復使用嗎？

VCR 接頭本體可以重復使用，但每次重新組裝接頭時都必須更換金屬墊圈。更換墊圈可以確保密封性能良好，并保持高純度氣體系統所需的超低泄漏率。

4. 卡套接頭可以重復使用嗎？

是的，如果卡套和管子狀況良好，卡套接頭通?？梢灾貜?fù)使用。但反復拆裝可能影響密封性能，建議在重復使用前進行適當檢查。

5. 卡套接頭能替代 VCR 接頭嗎？

在大多數超高純度或半導體氣體系統中，不建議用卡套接頭替代 VCR 接頭。VCR 面密封接頭提供了更好的密封性和污染控制，這在這些環境中至關重要。

6. 什么時候應該選擇 VCR 接頭而不是卡套接頭？

當系統需要以下特性時：

超高純度氣體輸送

極低的泄漏率

真空兼容性

半導體或特殊氣體系統中的高可靠性

對于一般工業流體系統或儀表管路，卡套接頭通常就足夠了。

結論

VCR 接頭和卡套接頭都廣泛用于管路連接，但它們的用途不同?？ㄌ捉宇^適用于一般工業和儀表系統，而 VCR 面密封接頭則專為需要超高純度和極低泄漏率的應用而設計。

對于半導體氣體輸送、真空設備和超高純度氣體管線等系統，VCR 接頭提供了更可靠的密封解決方案。

如果您的應用需要高純度且無泄漏的氣體連接，選擇合適的 VCR 接頭對于確保系統安全和長期可靠性至關重要。
